Vollständige technische Dokumentation und Zeichnungsableitung einer Schraubstock-Baugruppe

Lückenlose Überführung einer komplexen Baugruppe von der 3D-CAD-Modellierung mit Siemens NX in einen fertigungs- und prüfgerechten 2D-Zeichnungssatz nach ISO/DIN-Standards.

Die Dokumentation umfasst:

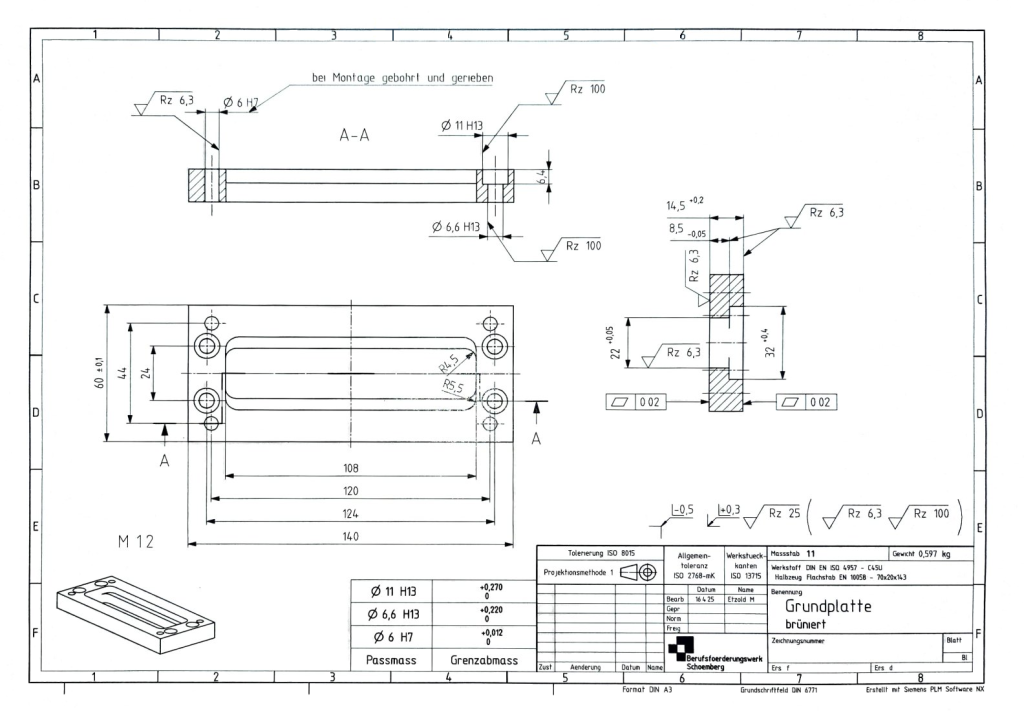

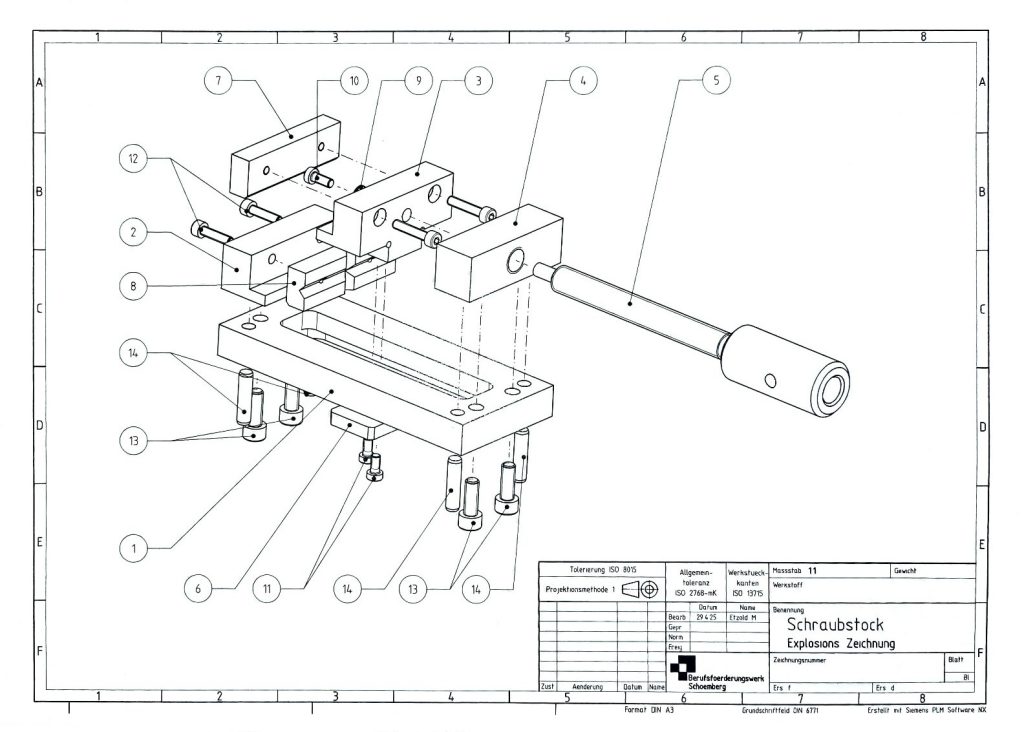

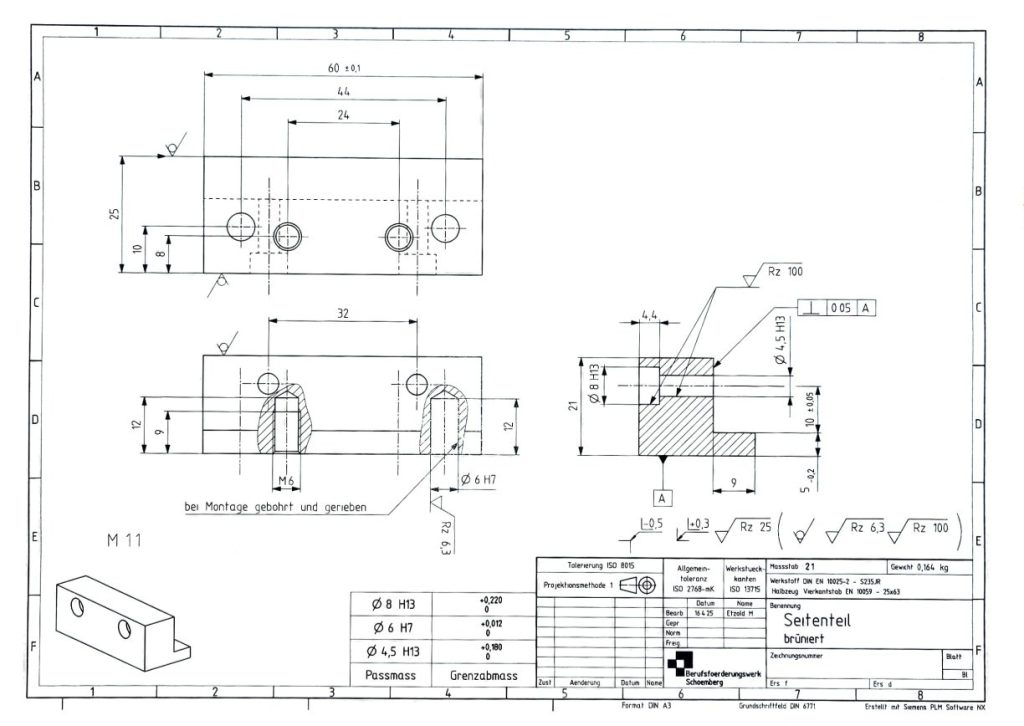

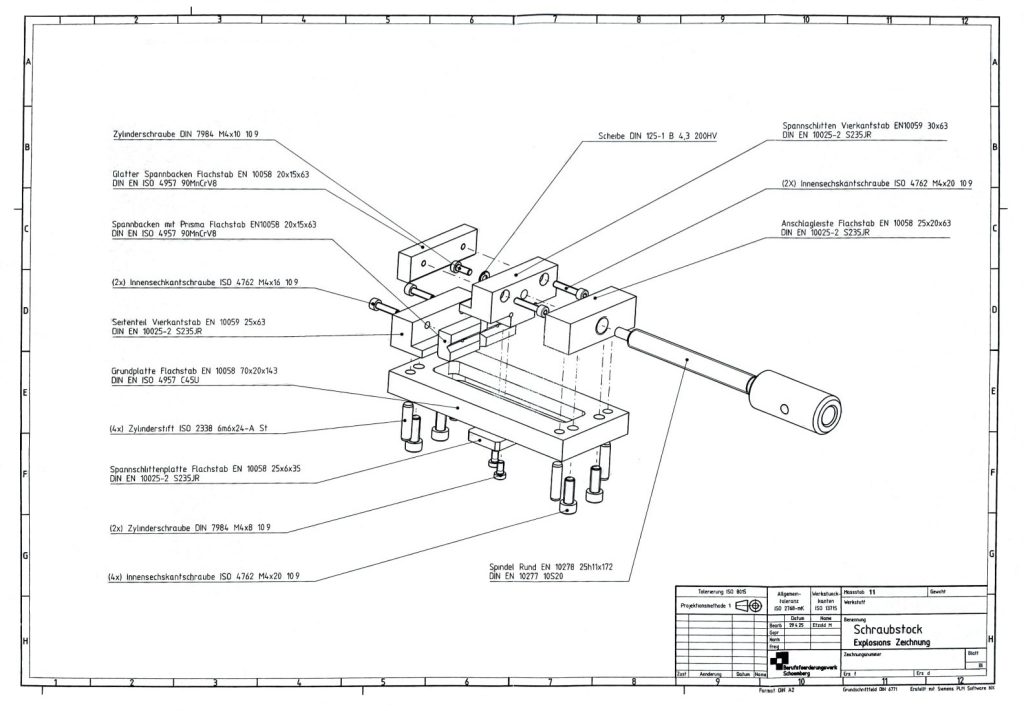

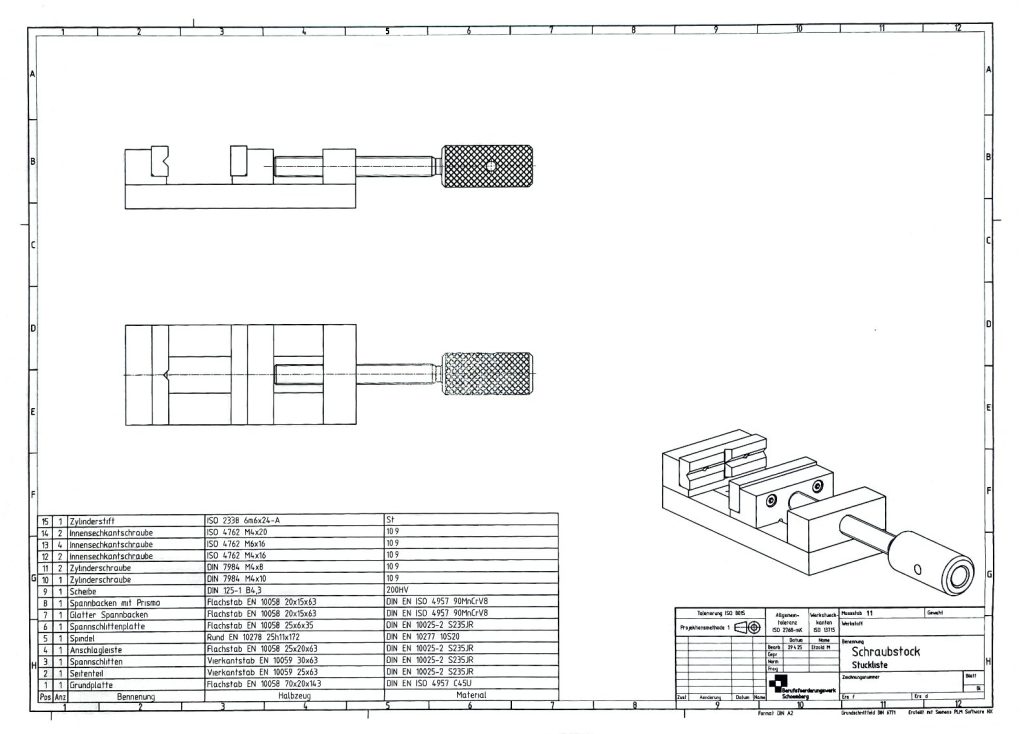

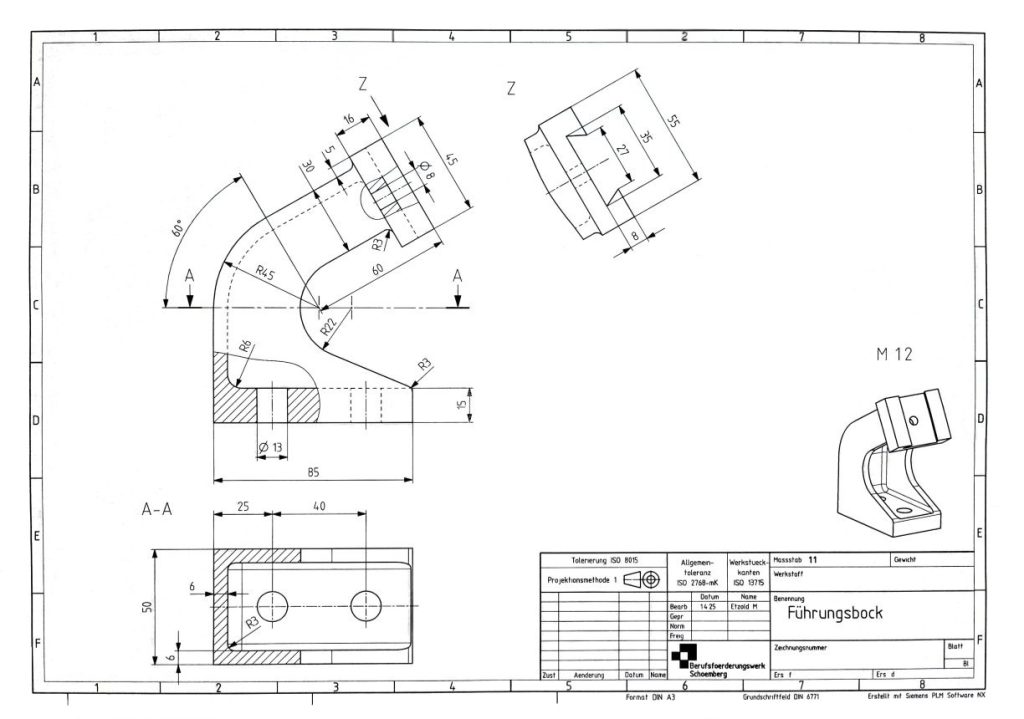

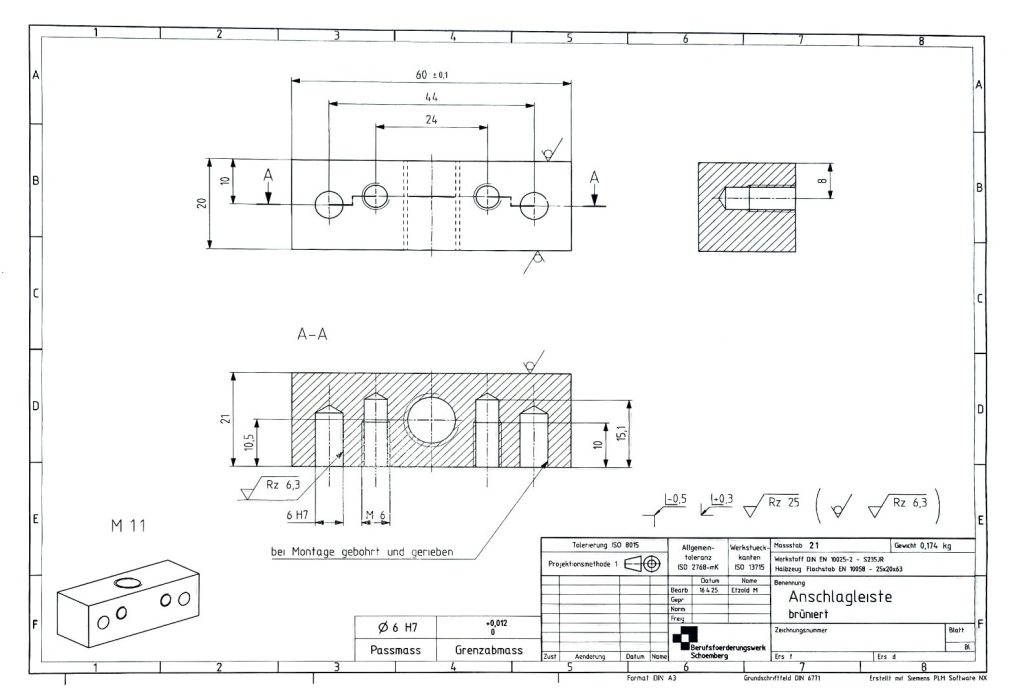

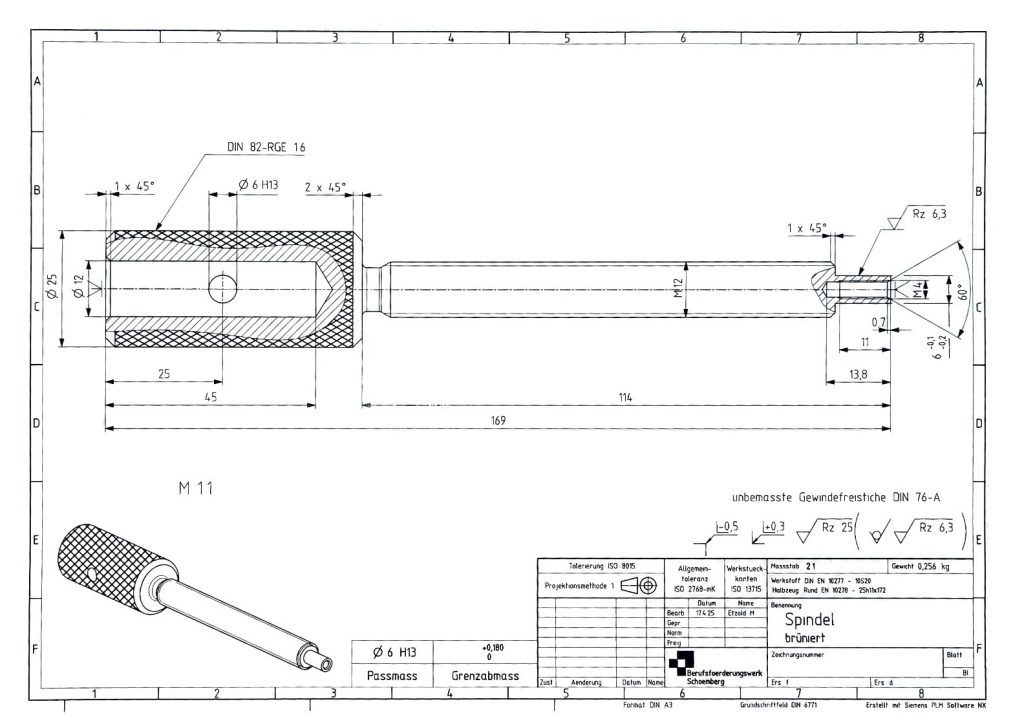

Baugruppenübersicht & Führungselemente: Eine detaillierte Explosionsdarstellung sowie normgerechte Einzelteilzeichnungen für Grundplatte, Seitenteile und den Spindelmechanismus.

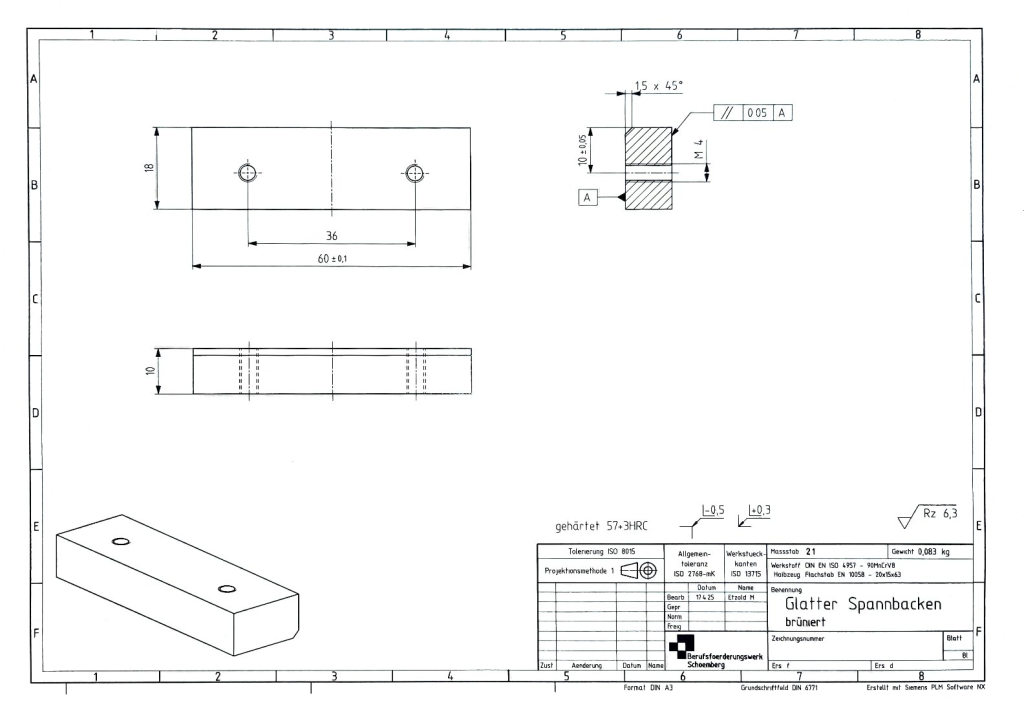

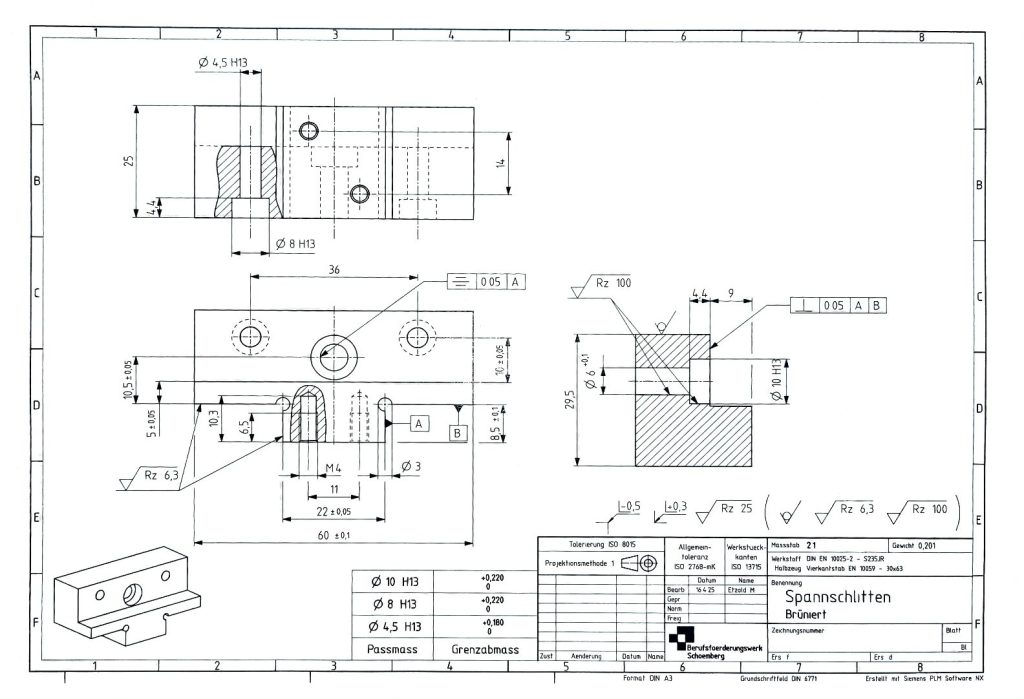

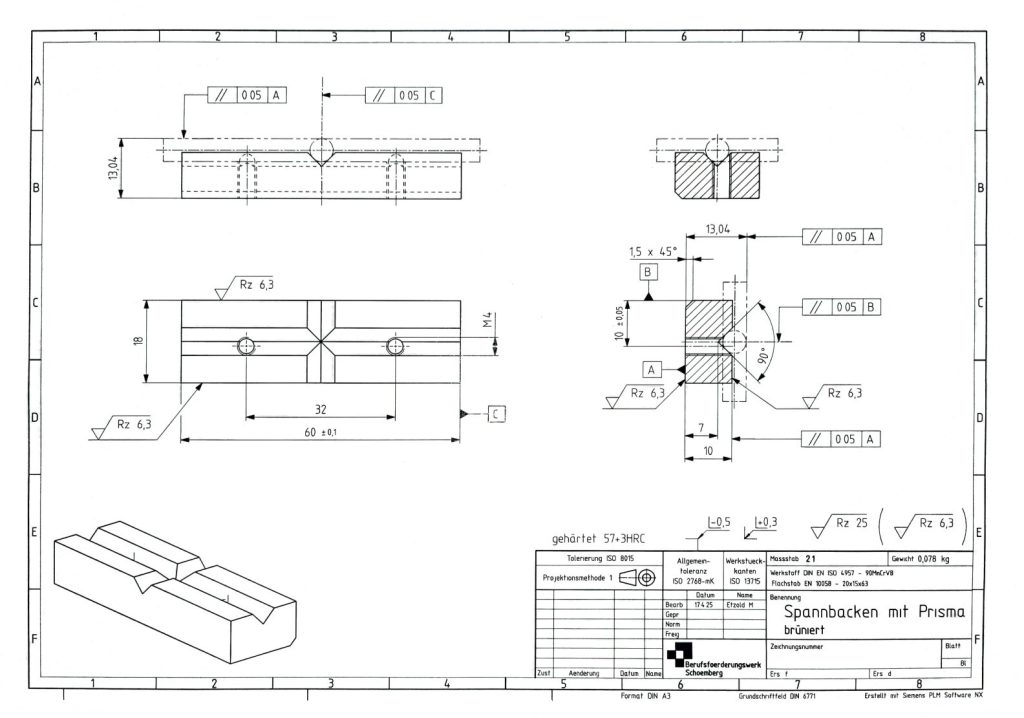

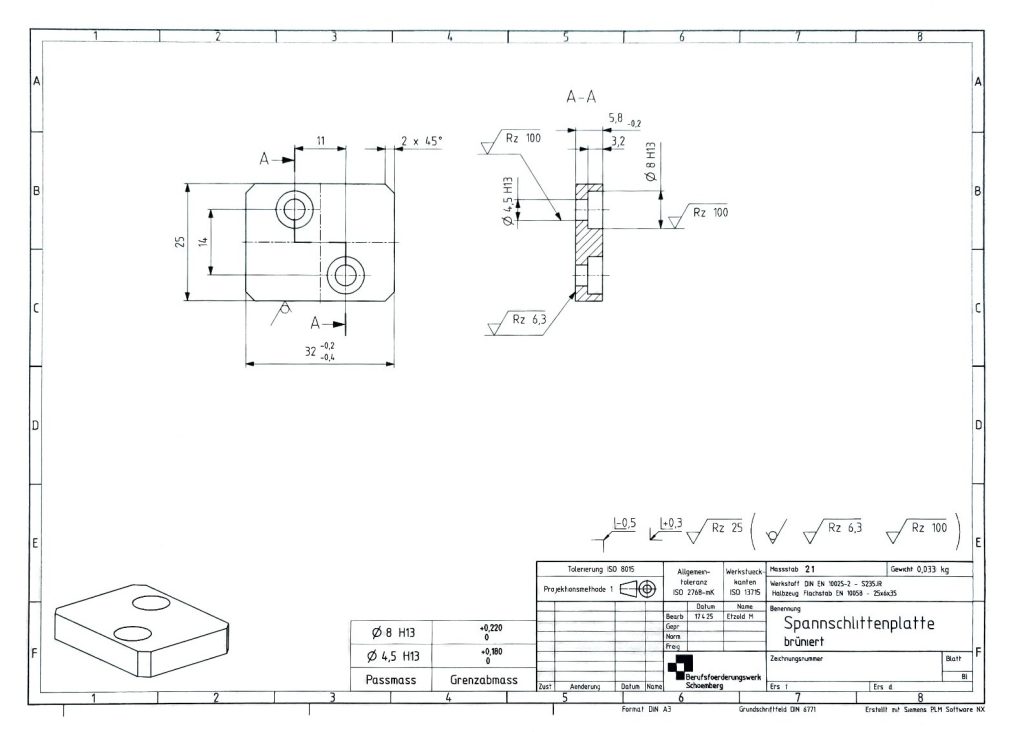

Funktionskritische Spannkomponenten: Einzelteilableitungen für die Spannschlittenplatte, den glatten Spannbacken und den Spannbacken mit Prismennut.

Fertigungs- & Prüfsicherheit: Eindeutige Definition sämtlicher Schnittansichten, Freistellungen, Passungsangaben und Form- und Lagetoleranzen (z. B. Parallelität, Symmetrie und Rechtwinkligkeit) zur direkten Nutzung in der Fertigung und 3D-Messtechnik.

---

Komplexe Baugruppen- und Einzelteildokumentation (Fahrzeug- / Maschinenbau)

Ausarbeitung eines umfangreichen 2D-Zeichnungssatzes für eine komplexe Fahrzeug-Baugruppe aus dem 3D-CAD-Modell nach DIN/ISO-Standards.

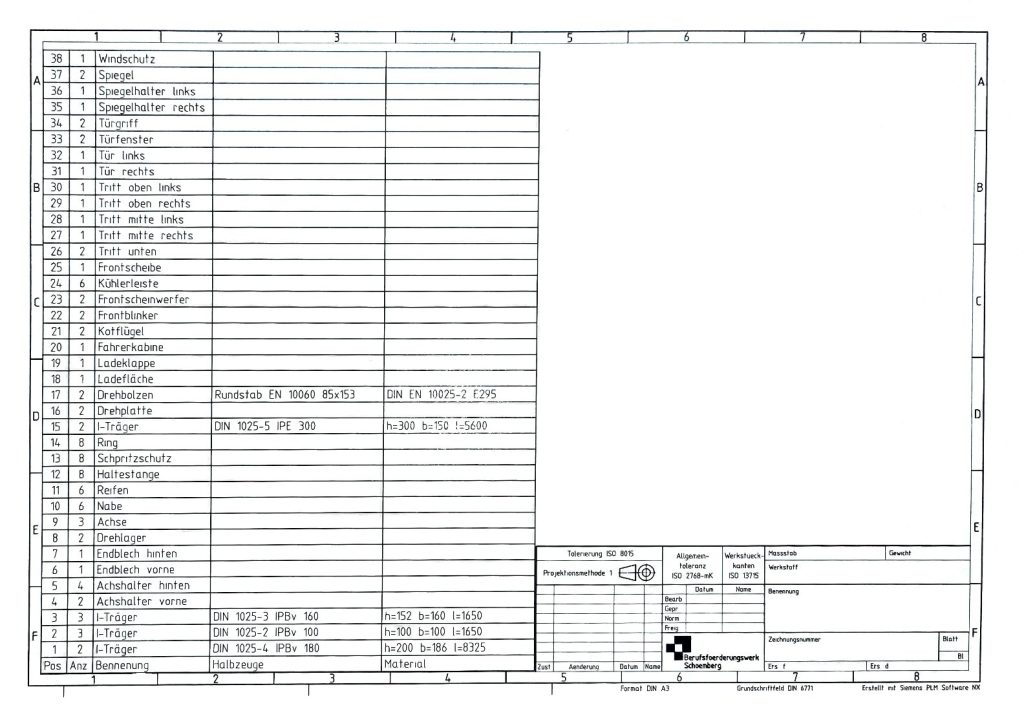

Baugruppenübersicht & Explosionsdarstellung: Lückenlose Strukturierung der Gesamtbaugruppe zur eindeutigen Zuordnung aller Bauteile und Verbindungselemente.

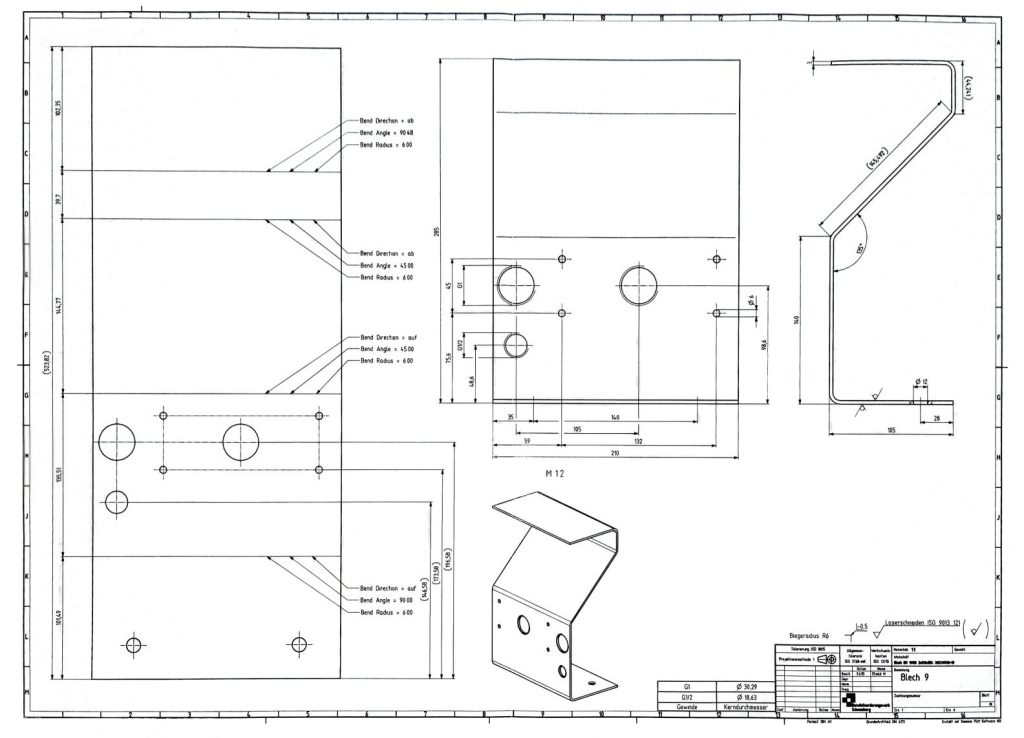

Abwicklung & Blechkonstruktion: Fertigungsgerechte Ableitung von Blechbiegeteilen inklusive Biegekanten und Blechabwicklungen.

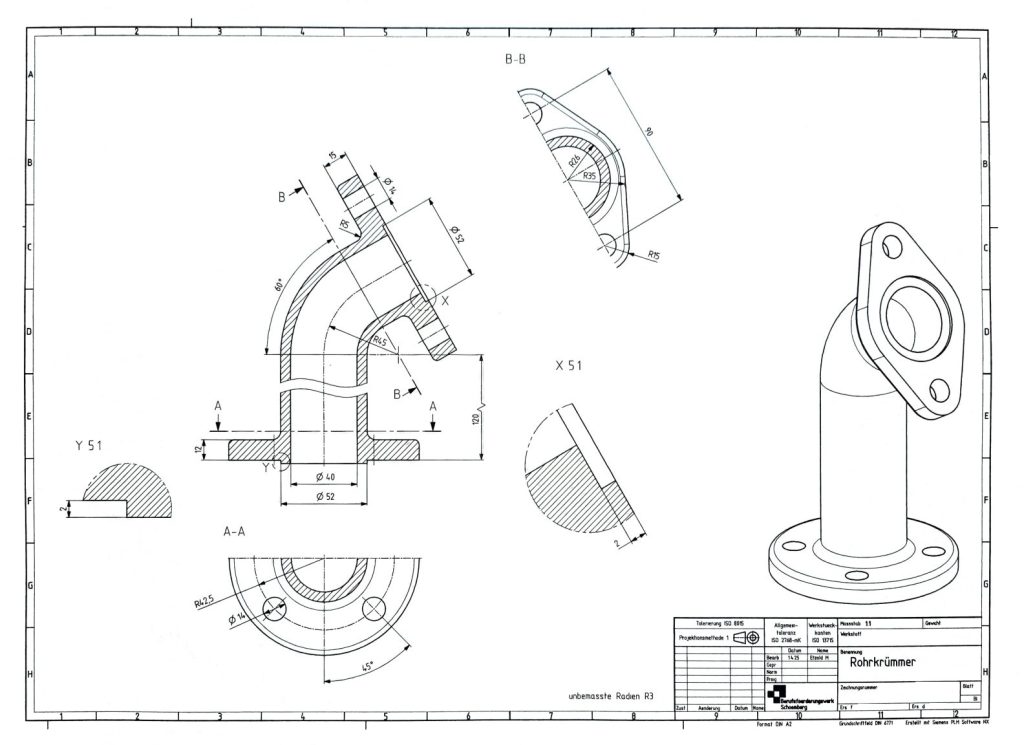

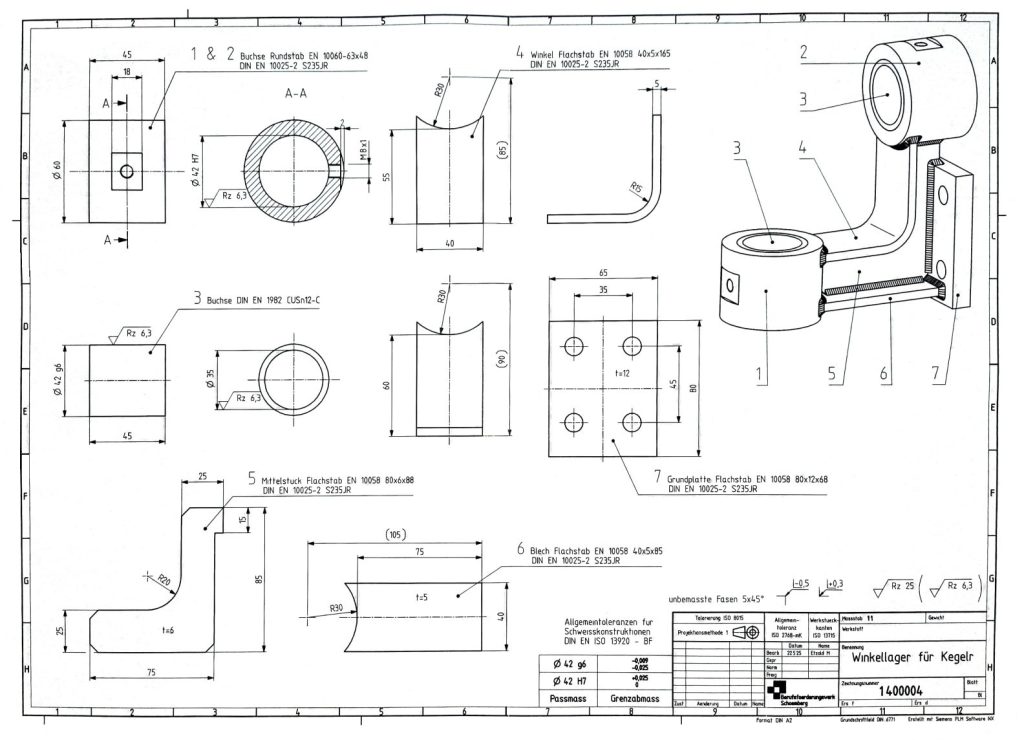

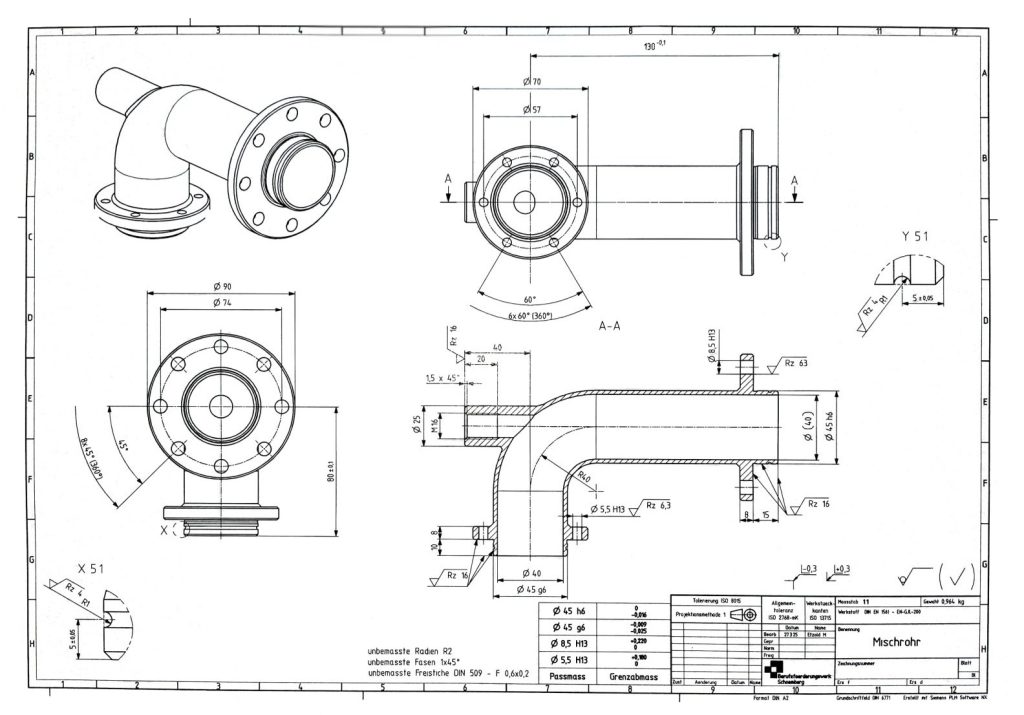

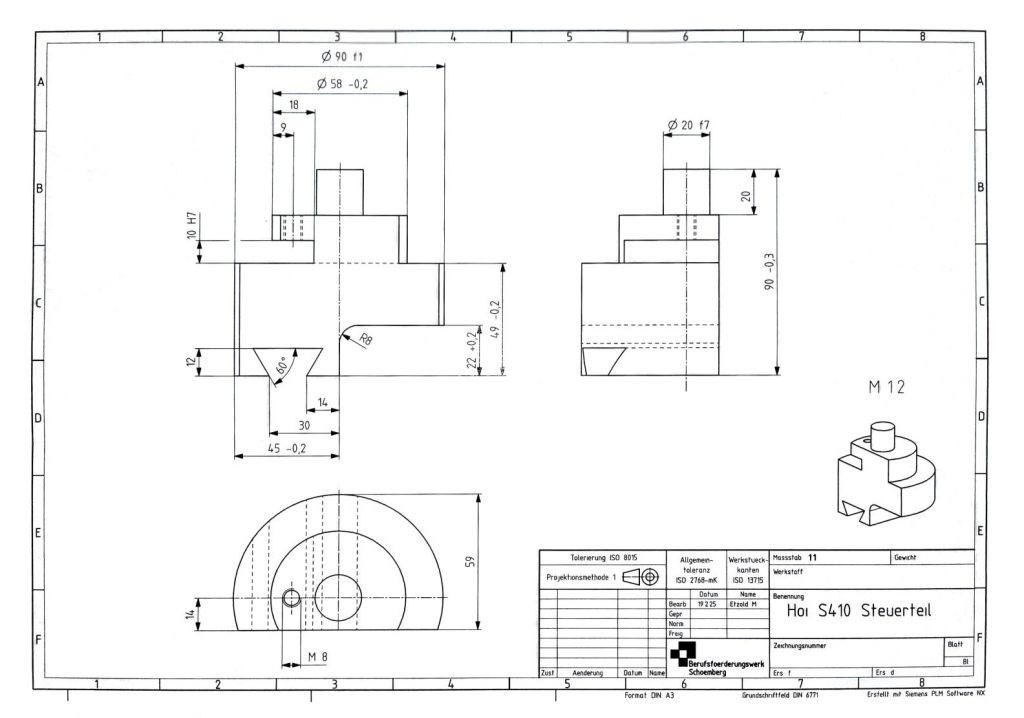

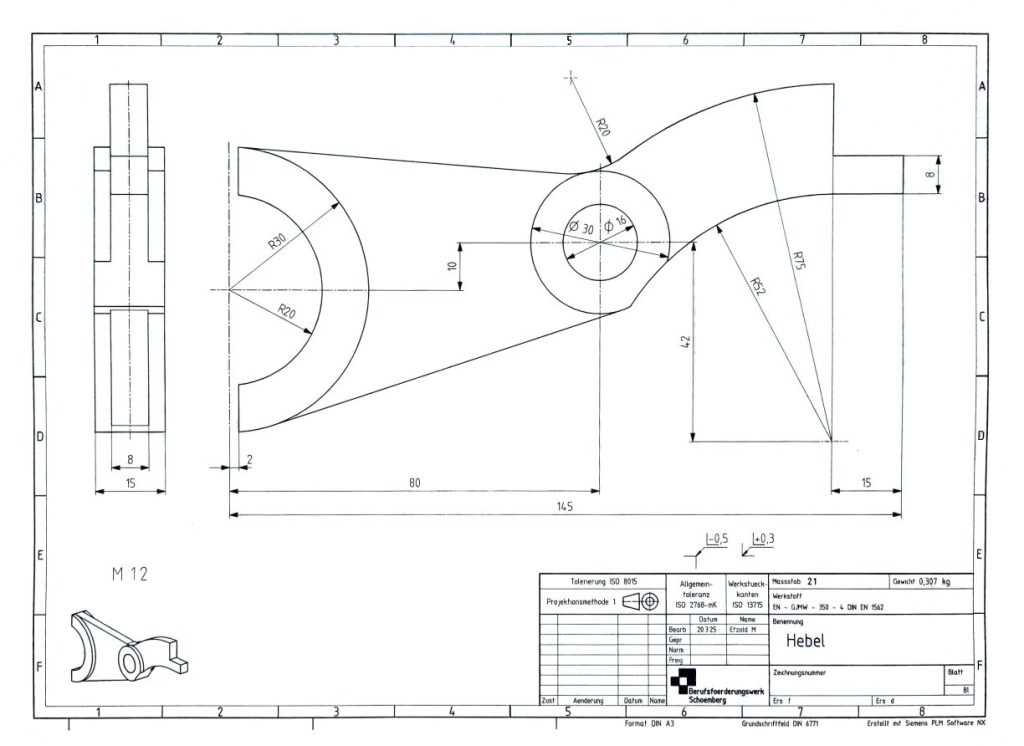

Guss-, Rohr- & Formteile: Detaillierte Schnittansichten, Flanschmaße und Freiform-Geometrien (z. B. Mischrohr, Rohrkrümmer, Steuerteil, Winkellager).

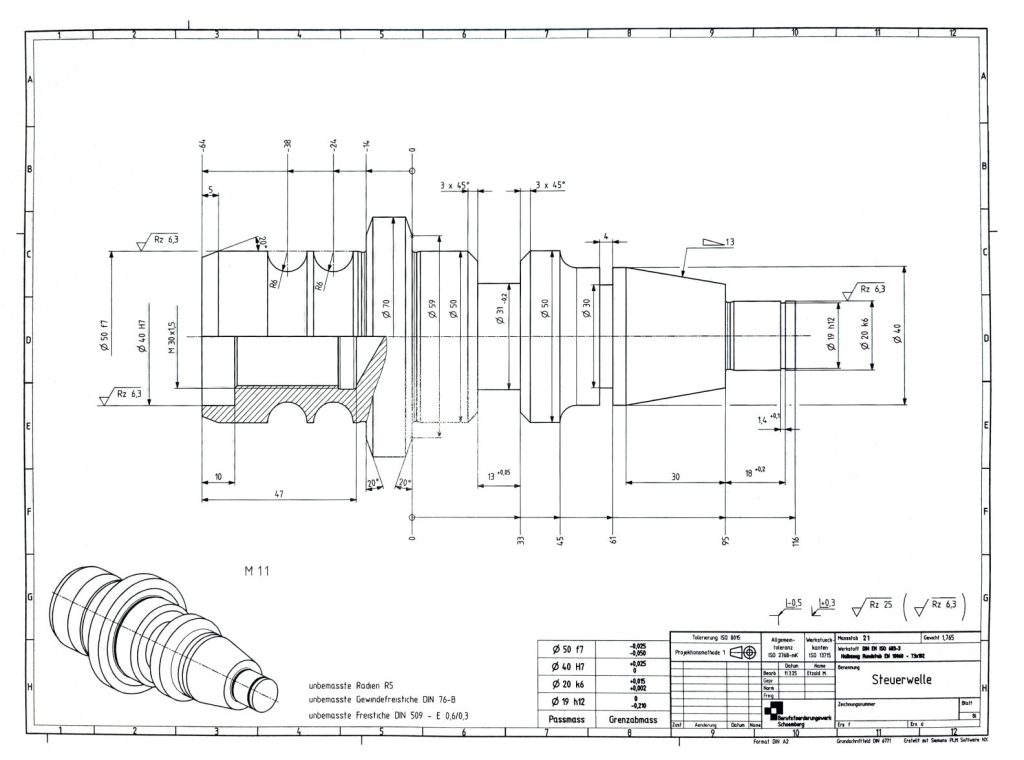

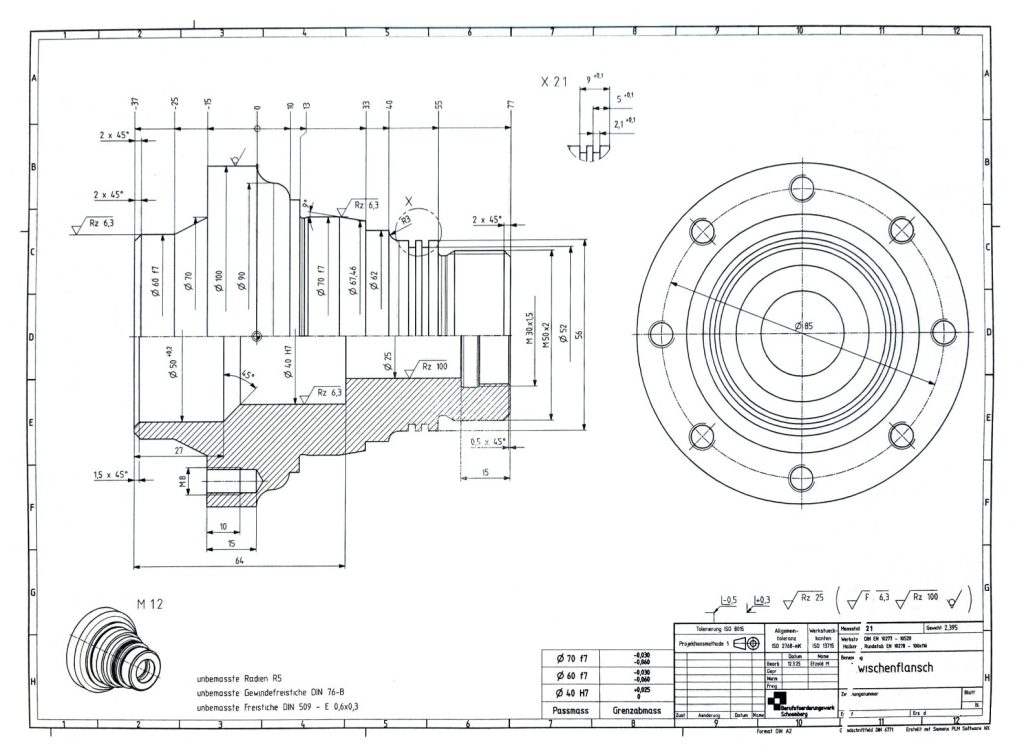

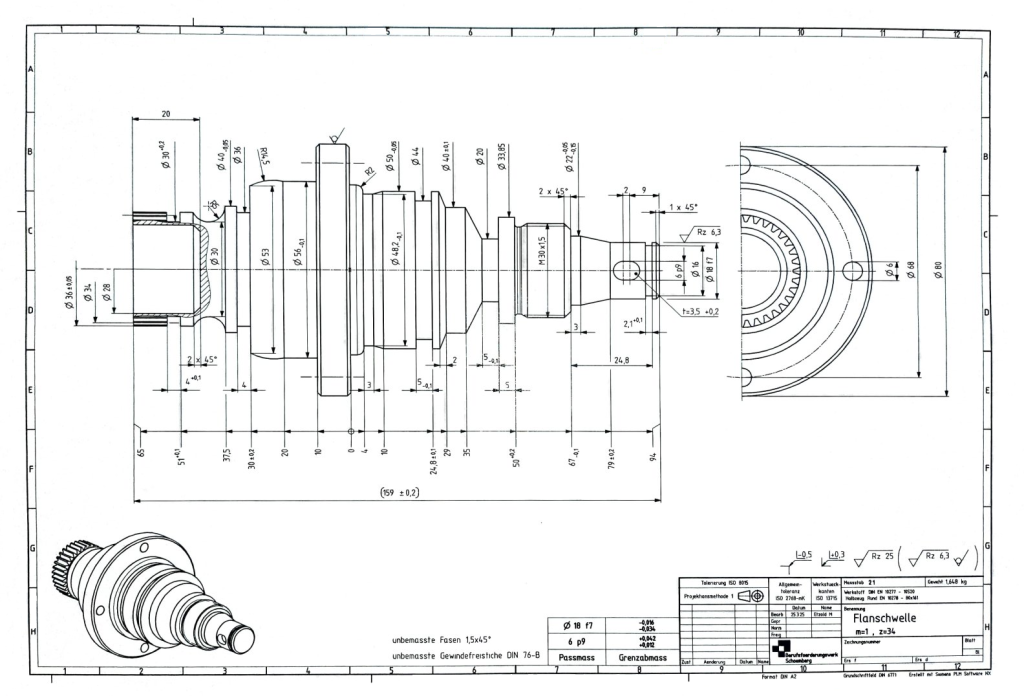

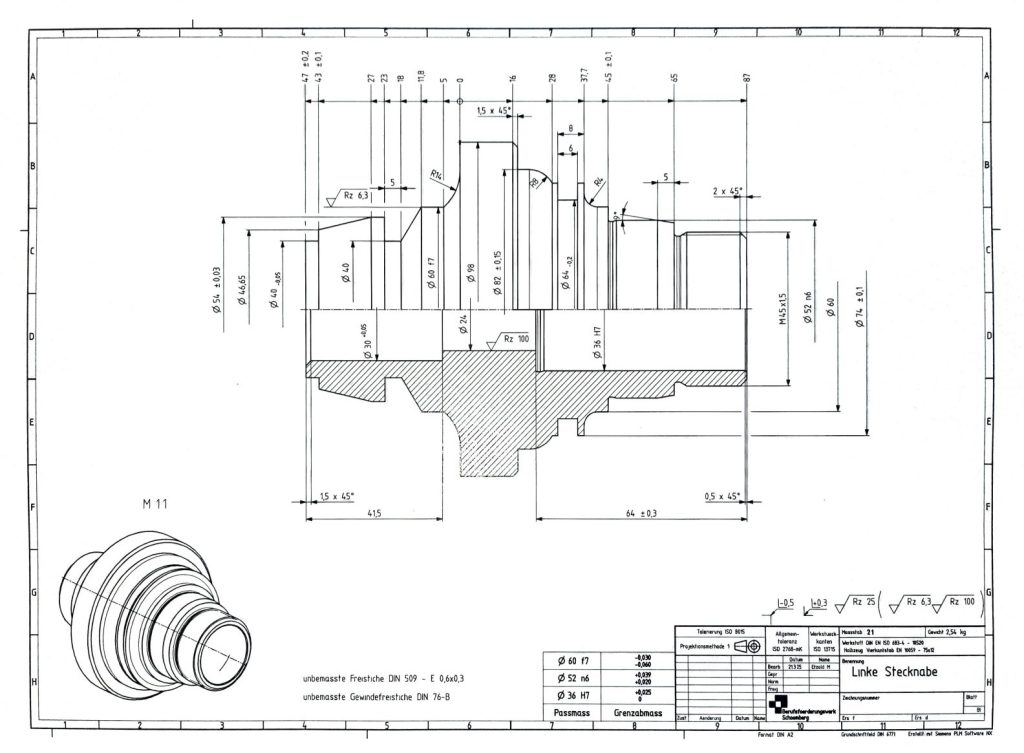

Dreh- & Passungsteile: Präzise Bemaßung von abgestuften Wellen, Stecknaben und Führungsblöcken mit Passungssitzen, Gewinden und Form- und Lagetoleranzen.
